Автоматизація діаграм

• AddChart2 створює саму фігуру діаграми — Style:=201 вибирає вбудований візуальний стиль, XlChartType:=xlColumnClustered вибирає стандартну стовпчикову діаграму, а Left/Top/Width/Height визначають її розташування та розмір на аркуші у пунктах, саме в тих одиницях, які Excel використовує для розміщення фігур;
• AddChart2 насправді повертає об'єкт Chart, а не контейнер ChartObject навколо нього — .Chart.Parent наприкінці цього рядка повертає нас до контейнера, типу якого оголошено chartObj; цю особливість легко забути, тому варто копіювати цей рядок точно;
• SetSourceData вказує порожній фігурі діаграми, які дані потрібно відобразити — посилання на tbl.ListColumns("Profit").Range означає, що буде побудовано графік по стовпцю Profit для всіх видимих рядків таблиці;
• HasTitle = True потрібно встановити перед присвоєнням ChartTitle.Text — спроба задати текст заголовка для діаграми, у якої ще не увімкнено заголовок, призведе до помилки.

1. Запуск BuildProfitChart

• Скопіюйте Sub точно так, як показано в розділі, і запустіть — для цієї частини змін не потрібно.

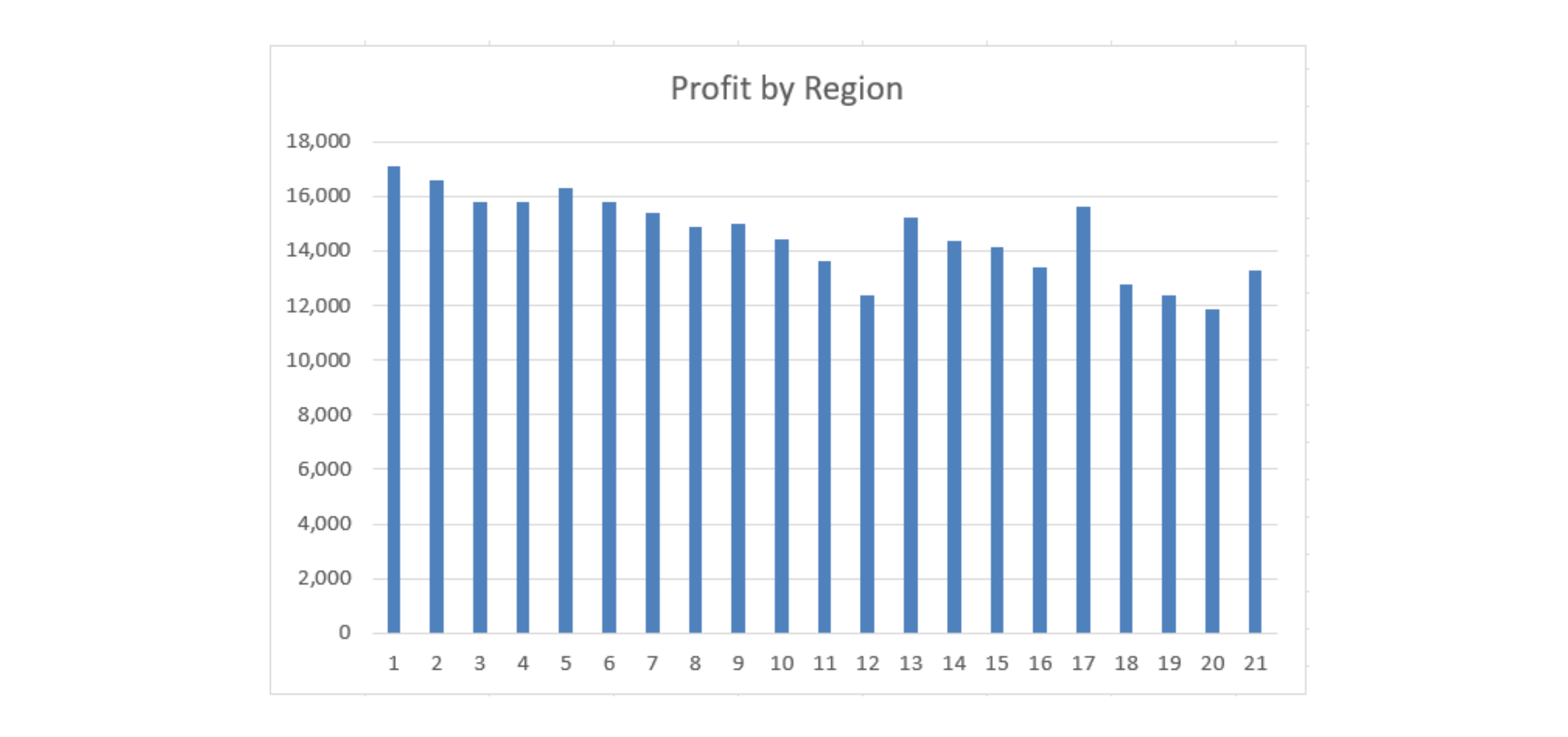

• Ви побачите діаграму на аркуші Reports, яка будує графік прибутку для кожного рядка, що наразі відображається в таблиці.

2. Зміна кольору стовпців і видалення легенди

• Обидві властивості належать об'єкту діаграми, а не аркушу — chartObj.Chart є точкою входу, як і у прикладі форматування в розділі.
• Колір стовпців задається на SeriesCollection(1), оскільки відображається лише один ряд даних (Profit) — .Format.Fill.ForeColor.RGB це конкретна властивість для встановлення кольору.
• Видалення легенди — це окрема булева властивість (HasLegend), не пов'язана з рядком встановлення кольору.

3. Фільтрація та повторний запуск SetSourceData

• Застосуйте AutoFilter до Month (Field:=1) з обмеженням на "January" — та ж техніка, що й у розділі 4.2.
• Потім викличте SetSourceData ще раз з тією ж самою конструкцією tbl.ListColumns("Profit").Range з BuildProfitChart — цей рядок змінювати не потрібно.
• Уважно спостерігайте, що відбувається з діаграмою після цього: чи зменшується вона лише до п’яти регіонів січня, чи все ще показує всі п’ятнадцять рядків, включаючи ті, які AutoFilter щойно приховав? Саме це спостереження і є основною метою завдання, а не просто запуск коду.

Option Explicit

' Point 1 — run this exactly as shown in the chapter
Sub BuildProfitChart()
    Dim ws As Worksheet
    Dim tbl As ListObject
    Dim chartObj As ChartObject

    Set ws = ThisWorkbook.Worksheets("Reports")
    Set tbl = ws.ListObjects("tblReports")

    Set chartObj = ws.Shapes.AddChart2(Style:=201, _
        XlChartType:=xlColumnClustered, _
        Left:=400, Top:=20, Width:=400, Height:=250).Chart.Parent

    With chartObj.Chart
        .SetSourceData Source:=tbl.ListColumns("Profit").Range
        .HasTitle = True
        .ChartTitle.Text = "Profit by Region"
    End With
End Sub

' Point 2 — color the bars and remove the legend
Sub FormatProfitChart()
    Dim ws As Worksheet
    Dim chartObj As ChartObject

    Set ws = ThisWorkbook.Worksheets("Reports")
    Set chartObj = ws.ChartObjects(1)

    With chartObj.Chart
        .SeriesCollection(1).Format.Fill.ForeColor.RGB = RGB(24, 106, 60)
        .HasLegend = False
    End With
End Sub

' Point 3 — filter to January, then re-point the chart at the same range
Sub FilterJanuaryAndRefreshChart()
    Dim ws As Worksheet
    Dim tbl As ListObject
    Dim chartObj As ChartObject

    Set ws = ThisWorkbook.Worksheets("Reports")
    Set tbl = ws.ListObjects("tblReports")
    Set chartObj = ws.ChartObjects(1)

    tbl.Range.AutoFilter Field:=1, Criteria1:="January"

    chartObj.Chart.SetSourceData Source:=tbl.ListColumns("Profit").Range
End Sub

Виконуйте ці макроси у такому порядку: BuildProfitChart, потім FormatProfitChart, потім FilterJanuaryAndRefreshChart. Для пункту 3 — зверніть увагу на результат. Діаграми Excel зазвичай враховують активний AutoFilter, автоматично приховуючи стовпці для відфільтрованих рядків навіть без повторного запуску SetSourceData. Повторний виклик тут лише підтверджує, що діаграма все ще прив’язана до повної колонки — саме фільтр відповідає за візуальне приховування, а не виклик SetSourceData. Варто протестувати з фільтром увімкненим і вимкненим, щоб побачити різницю самостійно.
